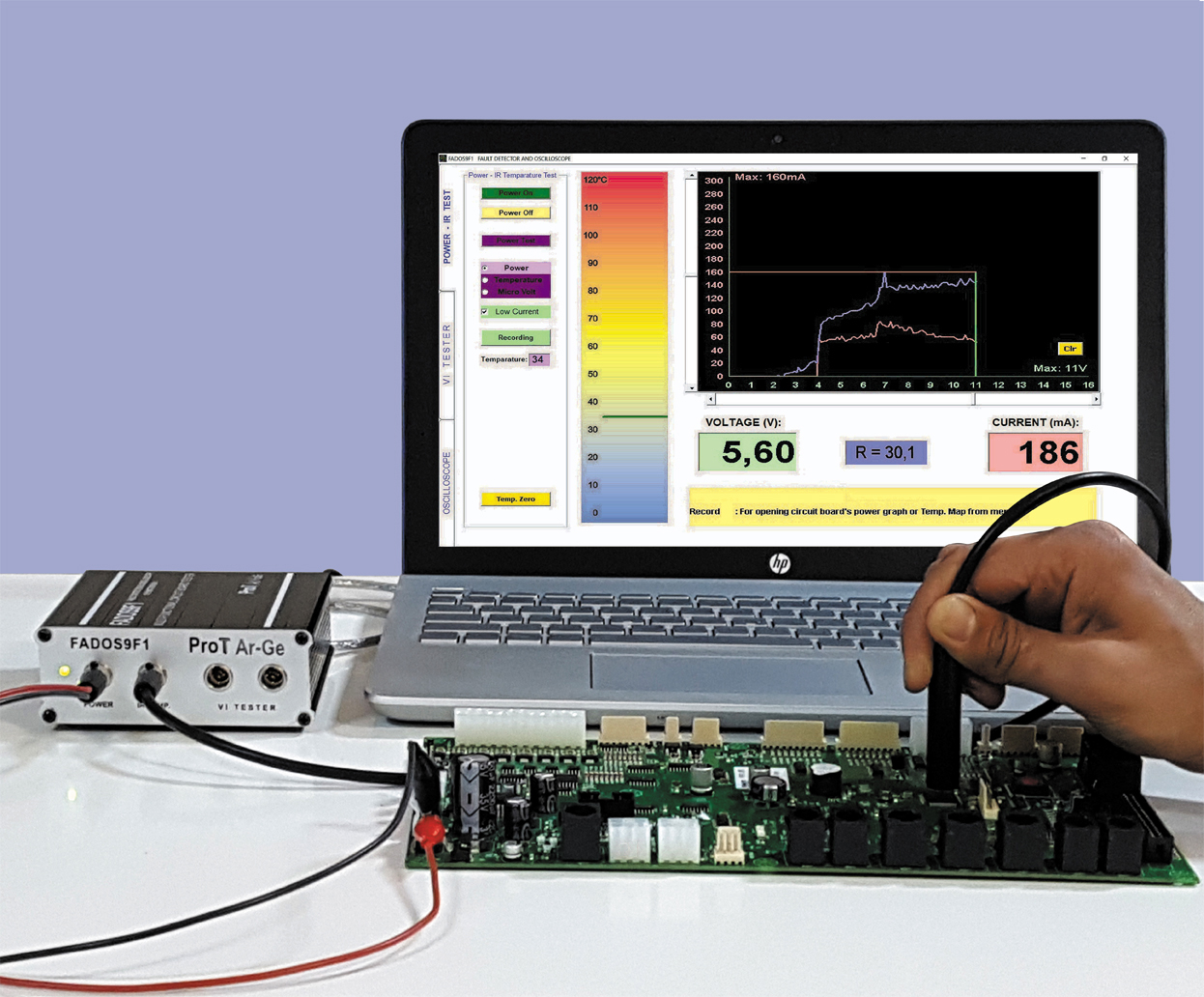

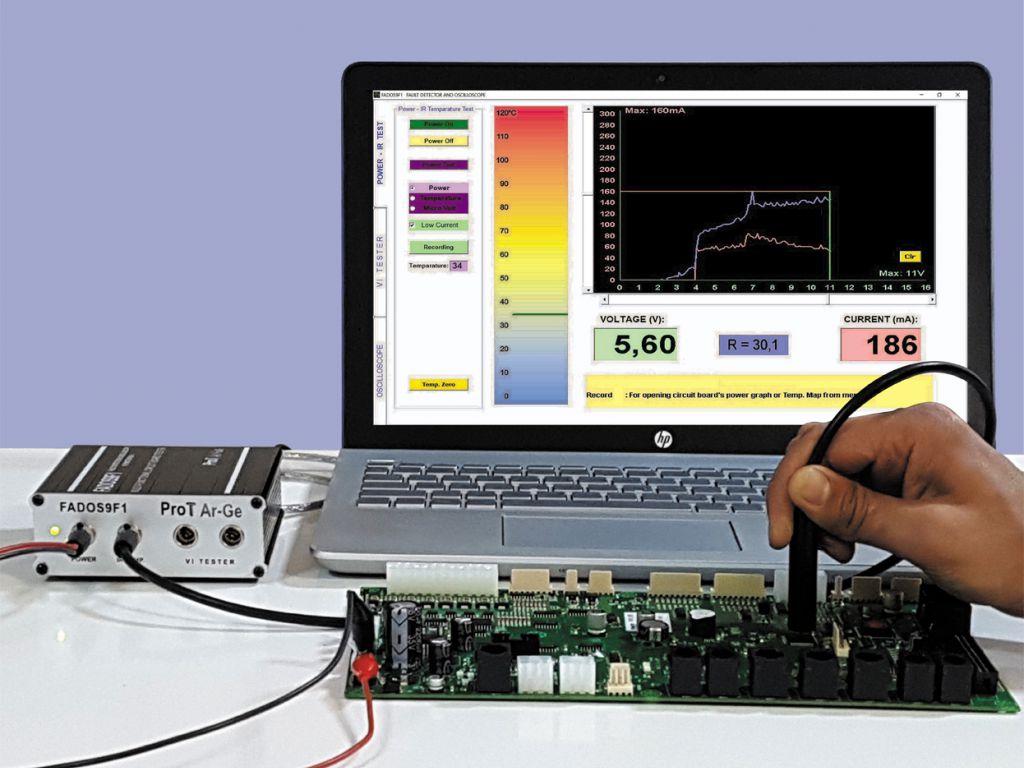

1جهاز تحديد العطل و مرسم الذبذات بـ 9 خواص وظيفية في جهاز

FADOS9F1

تمت اضافة ميزيتين فريدتين الى FADOS9F1 و FADOS971 . الميزة الأولى “مصدر الطاقة DC القابل للبرمجة” حيث انه بفضل مخرج الطاقة الذي يمكن ضبطه بين 0 - 16 فولت و بين 20 -  1500 ميلي أمبير فإنه يمكن تشكيل الرسم البياني للتيارشدة التيار DC المستخدم في تغذية البطاقات الالكترونية . الميزة الثانية هي “قياس درجة الحرارة عن بعد IR” حيث يستخدم حساس الاستشعار لتحديد الحرارة في وحدات عناصر الدارة الالكترونية الناجمة عن التيار. عبر استعمال هذه الميزيتين معاً فإن هذا يساعد على تحديد الاعطال خلال مدة أقل بـ 5 - 10 مرات . يمكن استعمال هذه الخواص كطريقة جديدة في تحديد الاعطال .

من خلال هذه الطريقة يتم أولاً ربط كابل الطاقة الى مدخل البطاقة السليمة و يتم الضبط على الحد الاعلى للتيار. عبر الضغط على زر “Power Test” يتم استخراج و تسجيل الرسم البياني للتيار DC عبر الانتقال من 0 الى الحد الاعلى للتيار 100 mV . في حال الرغبة يتم الانتظار قليلاً و بذلك يمكن الحصول على خريطة الحرارة المقاسة في المستلزمات من خلال المستشعر IR .

يتم فتح الرسم البياني للبطاقة السليمة لإختبار البطاقات المعطلة . يتم تحديد الحد الاعلى للتيار و يتم تشكيل الرسم البياني للبطاقة المعطلة. في حال كانت البطاقة تسحب كمية زائدة من التيار فيتم تحديد الوحدة التي تسحب الكمية الزائدة من التيار عبر حساس استشعار الحرارة IR . في حال كانت البطاقة المعطلة تسحب كمية قليلة من التيار فإن احتمال وجود دارة مفتوحة في خط التغذية كبير جداً . عندها يتم فتح شاشة مرسم الذبذبات و يتم تحديد و كشف النقاط التي لا يصل اليها التيار و تتم معرفة نقطة الانقطاع . في حال كان الرسم البياني للبطاقة المعطلة مطابقاً للرسم البياني للبطاقة السليمة عندها يتم تفعيل المختبر VI لكشف موضع العطل .

يمكن أيضاً استعمال FADOS9F1 لقياس الميكروفولت كما أنه يملك مخرج 1 من أجل اضافة المضاعف (مالتي بليكسر) . تم تصميم منتجات FADOS لتلبية احتياجات المستخدم في كافة الأحوال و بخواص وظيفية متعددة . تم تصميم منتجات FADOS لتجمع بين وظائف 5-6 منتجات في منتج واحد

FADOS9F1 الخواص الوظيفية

1) تحديد الأعطال ثنائي القنوات (غرافيك VI)
المقارنة التامة من دون اعطاء التيار للبطاقة السليمة و المعطلة
2) مصدر طاقة DC قابل للبرمجة
 يتم تشكيل رسم بياني للـ DC التيار - شدة التيار للبطاقات عبر اعطاء الطاقة للبطاقات الالكترونية
3) حساس استشعار IR للحرارة***
يستخدم لتحديد وحدات الدارة التي تزبد سخونتها
4) رسم مطابق للدارة***
 رسم للدارة R ، C او الصمام الثنائي مرتبط بالنقطة التي تتم ملامستها
5) تحديد قيم المقاومة ، المكثفات و الصمامات الثنائية
 خاصية قياس قيم المستلزمات و العناصر في النقطة التي تتم ملامستها.
6)  تحديد الاعطال بالمقارنة مع الذاكرة
 يتم تحميل معطيات البطاقة السليمة للذاكرة و تتم المقارنة مع معطيات الذاكرة
7)  مرسم ذبذبات رقمي ثنائي القنوات
 امكانية استعمال مرسم الذبذبات في حال دعت الحاجة كإجراء إضافي
8) إشارة خروج موجة مربعة****
 يمكن استعمال القناة الأولى مرسم الذبذات و القناة الثانية مولد الاشارة
9) مخرج التيار النظي ****
 تعطي القناة الاولى مرسم الذبذبات و القناة الثانية مخرج التيار النظير الحساس
*** ان هذه الخاصية فريدة من نوعها و لا توجد الى في الأجهزة FADOS7F1 و FADOS9F1 .
**** ان هذه الخواص فريدة من نوعها و لا توجد إلا في جهاز FADOS9F1
