Detector de fallas y el Osciloscopio 7 en un Dispositivo
FADOS7F1
El uso de FADOS7F1: Determina las fallas de todas las tarjetas electrónicas como por ejemplo las tarjetas de las maquinas e instrumentos usados en la medicina, textiles y otro tipo de instrumentos utilizados en y para automóviles, computadores, monitores, televisión, etc.

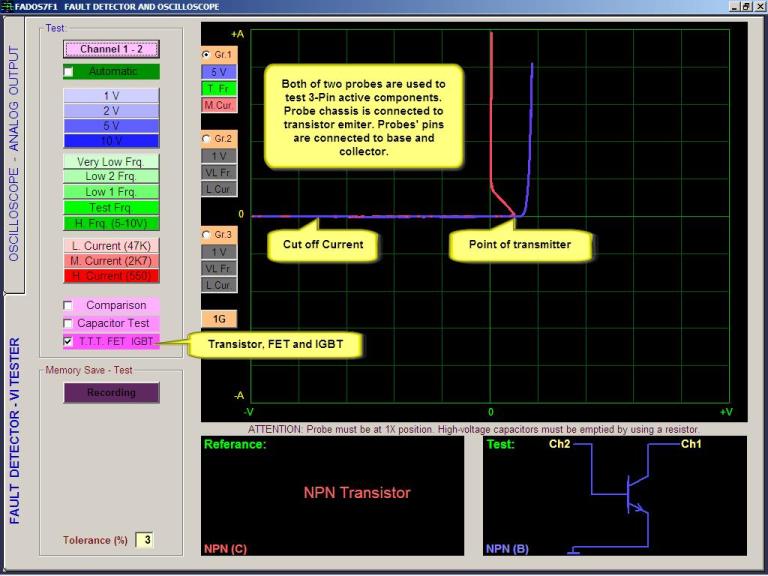

El probador de componentes electrónicos: IC, Transistores, FET, IGBT, resistencias, capacidades, indicadores, etc. Este dispositivo es usado para determinar las fallas de todos los componentes electrónicos.
El uso de FADOS7F1 es un probador de doble canal IV. Se puedo crear una comparación entre características con el uso de función de prueba en la NO aplicación de energía a la tarjeta, con el uso de la función del OSCILOSCOPIO la energía es dada la tarjeta y las señales son controladas.

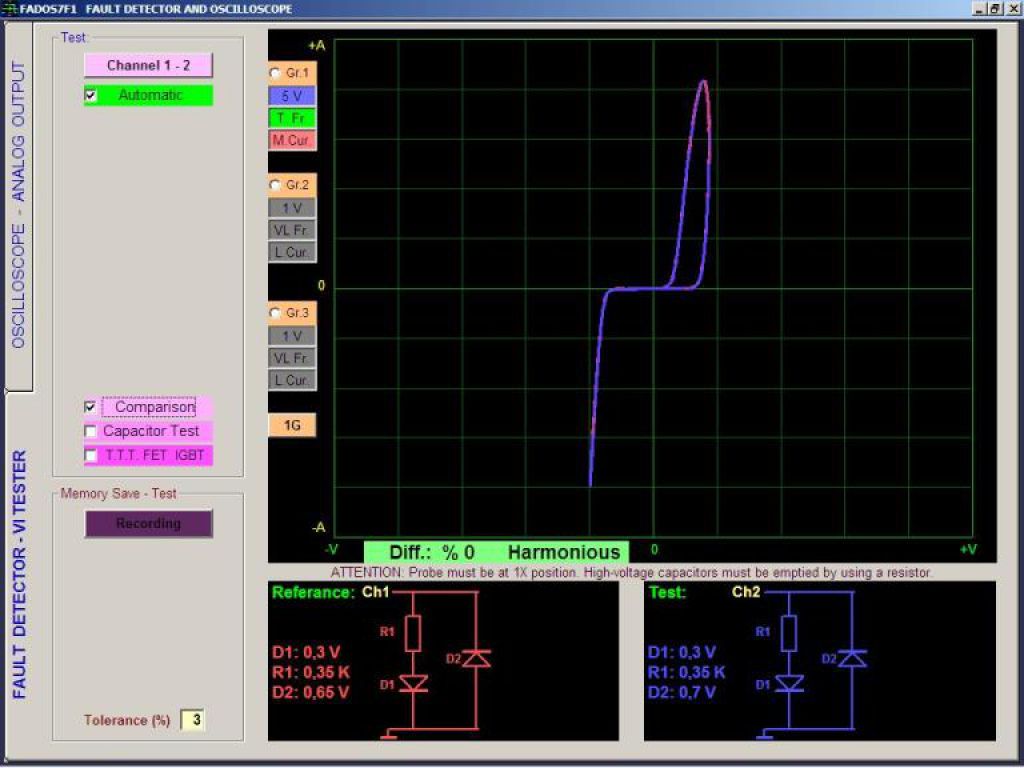

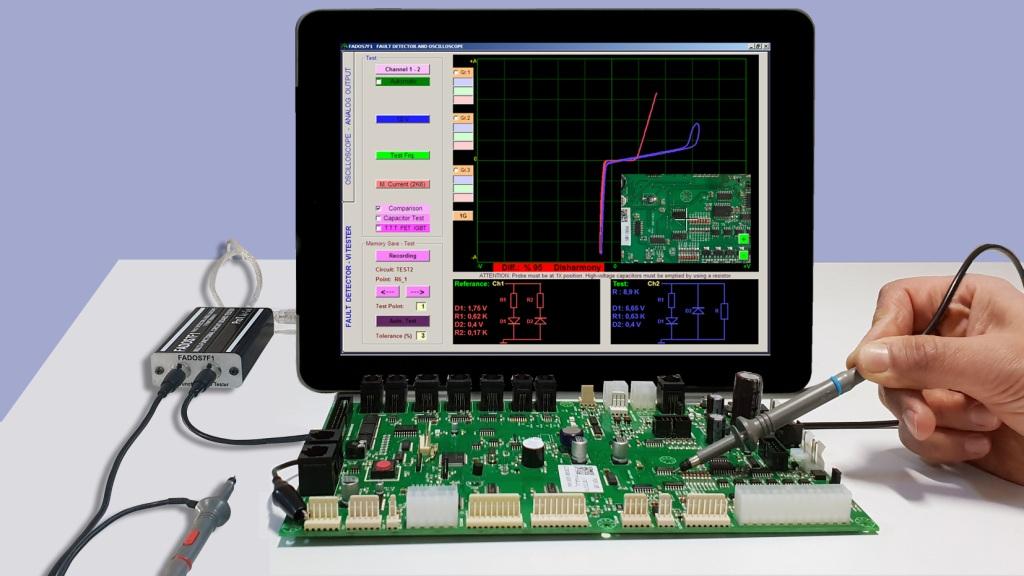

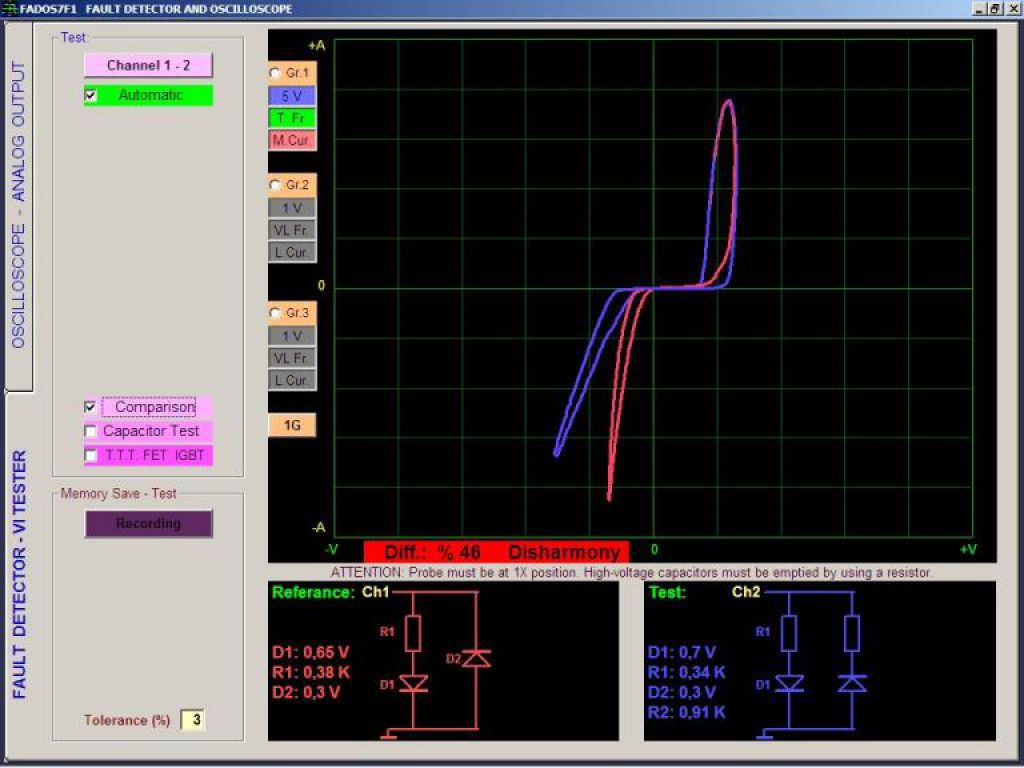

Uso 1: Uno de los canales se conecta al chasis de la tarjeta sólida, otro canal se conecta al chasis de la tarjeta defectuosa. Los mismos puntos son tocados por ambos canales. Las tarjetas se compararan tocando sondas por los mismos puntos de las dos tarjetas. Si ambos gráficos VI son los mismos, los puntos tocados son sólidos. Si no, los gráficos de VI no chocan entre sí, esto significa que el punto defectuoso es encontrado.
Uso 2:Diferentes puntos de la tarjeta sólida se pueden grabar en la memoria. Estos datos son registrados, y a continuación se abre y se utilizan con el fin de determinar los fallos en la tarjeta defectuosa.
Uso 3: Sin la tarjeta solida o datos registrados, los componentes defectuosos se pueden encontrar buscando en el Gráfico VI. Todos los componentes tienen diferentes gráficos, con un poco de experiencia, el usuario encontrará las faltas con sólo mirar a los gráficos sin necesidad de la comparación.
FADOS7F1 Funciones |

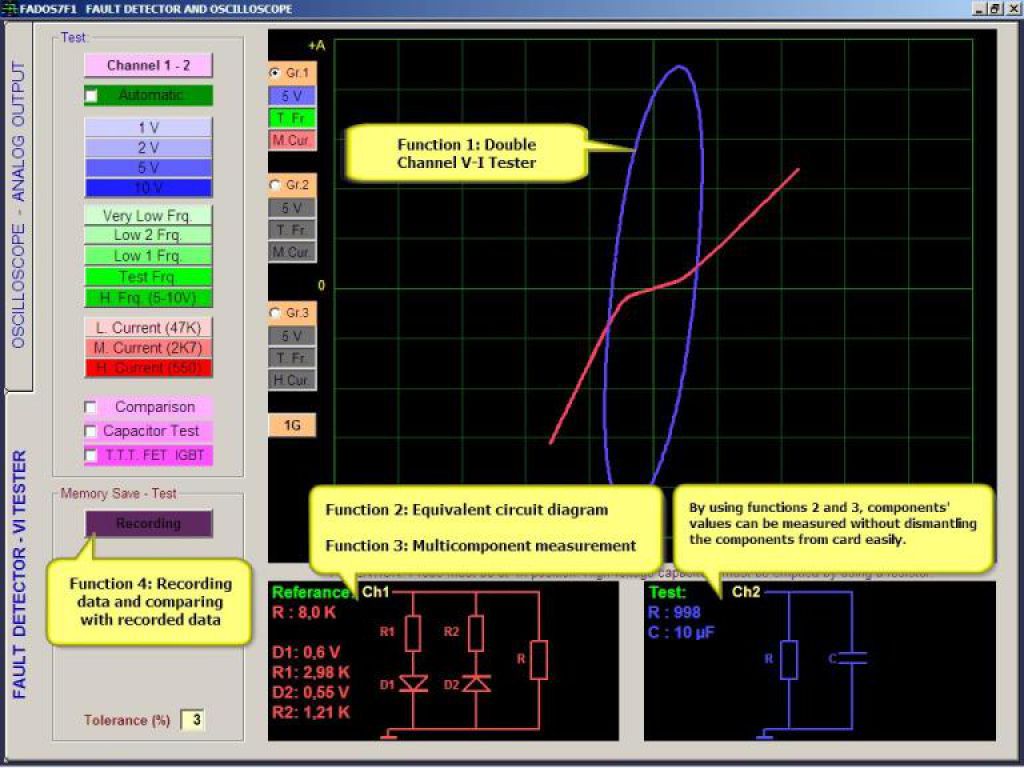

| 1) Doble canal de detección de fallas mediante un probador V / I (Gráfico VI) Detección de averías mediante la comparación directa de las características corriente-voltaje (marcas) de una placa de circuito que esta trabajando y de una placa de circuito defectuoso, sin aplicar energía a la unidad bajo prueba. |
| 2) Detección de fallas con la función de comparar de la memoria Los datos de la placa en pleno funcionamiento se guarda en la memoria y se hace comparación con la placa defectuosa. |
| 3) Diagrama del circuito equivalente*** Diagrama de Circuito R, C o Diodo conectado al punto que se toca. |

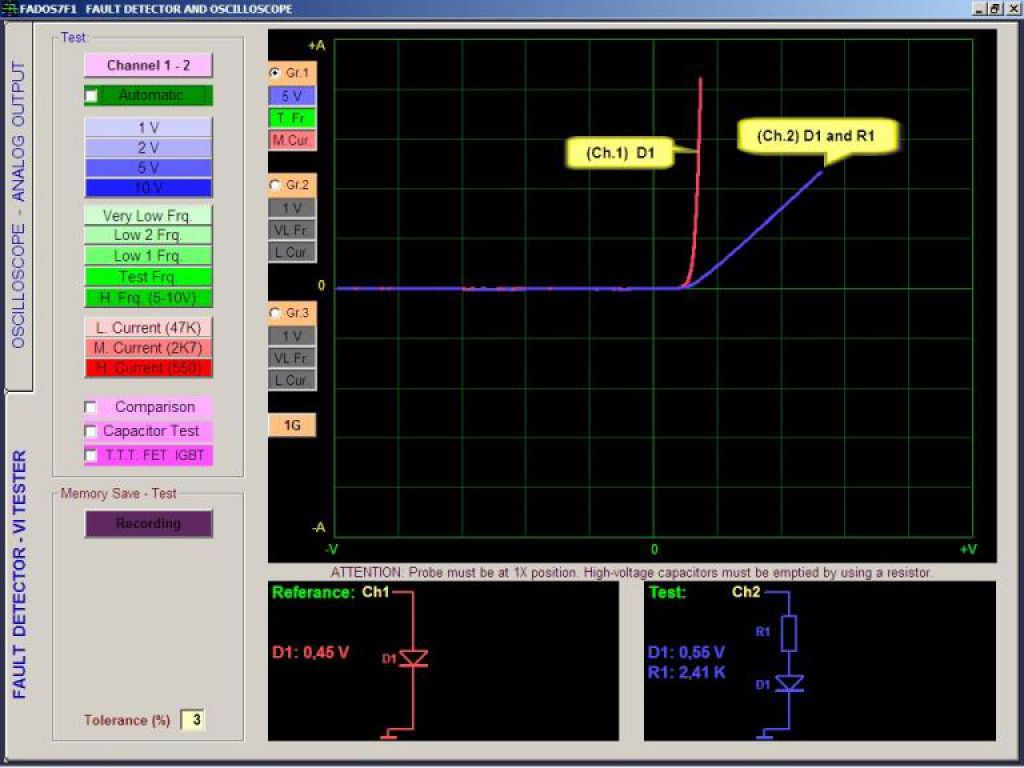

| 4) Mostrar Valores de resistencia, capacidad y el umbral del diodo*** Muestra los valores calculados de resistencia, capacidad y diodos tensiones umbral correspondiente a las condiciones en el nodo de contacto. |

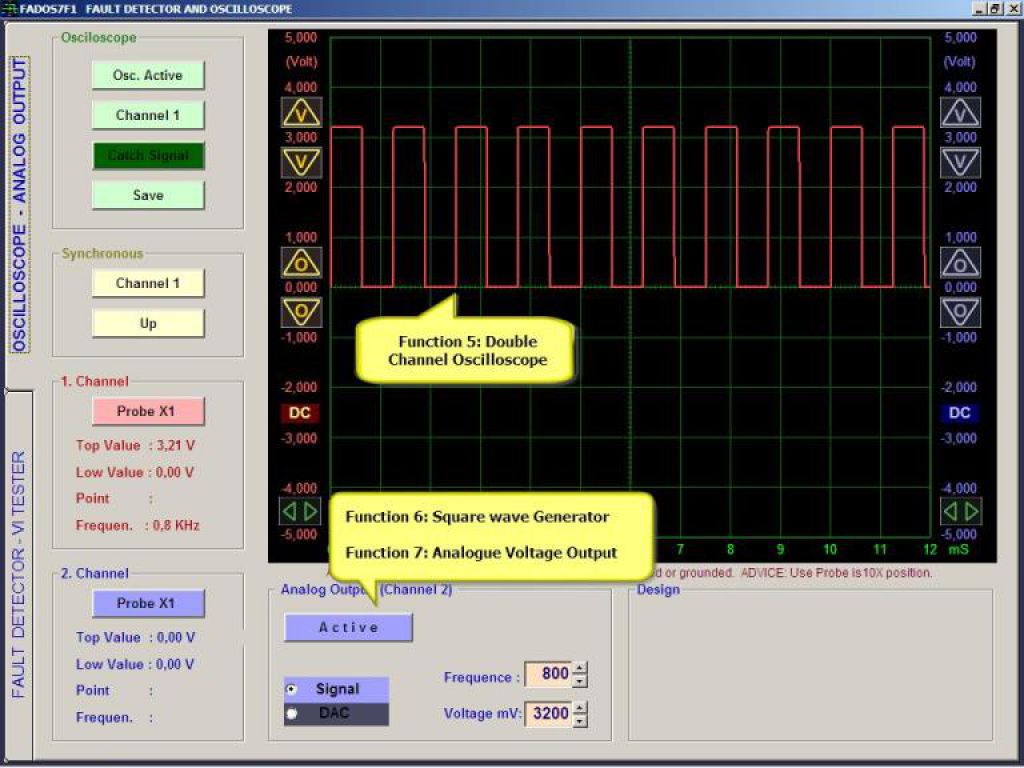

| 5) Dos- canales digitales osciloscopio PC Si es necesario, el dispositivo puede ser utilizado como osciloscopio |
| 6) 0,2 ... 25KHz Salida de onda cuadrada Canal 2 se utiliza como un generador de onda cuadrada. Canal 1 se puede utilizar como un osciloscopio |
| 7) Salida análoga de tensión Canal 2 se utiliza como salida de DC análoga -10 V +10 V. Canal 1 se puede utilizar como un osciloscopio |
| *** Estas son características únicas que no están disponibles en ningun otro dispositivo |
